Leksjon 17: Hvordan orientere kartet og ta ut en kompasskurs

Fullfør og fortsett Neste leksjon Finn ut mer

I denne leksjonen skal du lære mer om følgende læringsmål:

  • Har kunnskap om hvordan man orientere et kart

  • Har kunnskap om hvordan man tar ut en kompasskurs i terrenget og på kartet

I denne videoen skal vi se på to elementære kart- og kompassferdigheter, nemlig hvordan du orienterer et kart, samt hvordan du tar ut en kompasskurs.

Video:

Orientere kartet - steg for steg.

  • Legg kartet flatt (vannrett) og legg kompasset på kartet. Du kan plassere kompasset hvor som helst på kartet, men hvis du holder kartet i hendene, kan det være lurt å plassere kompasset i flukt med kanten av kartet — enten på høyre eller venstre side.

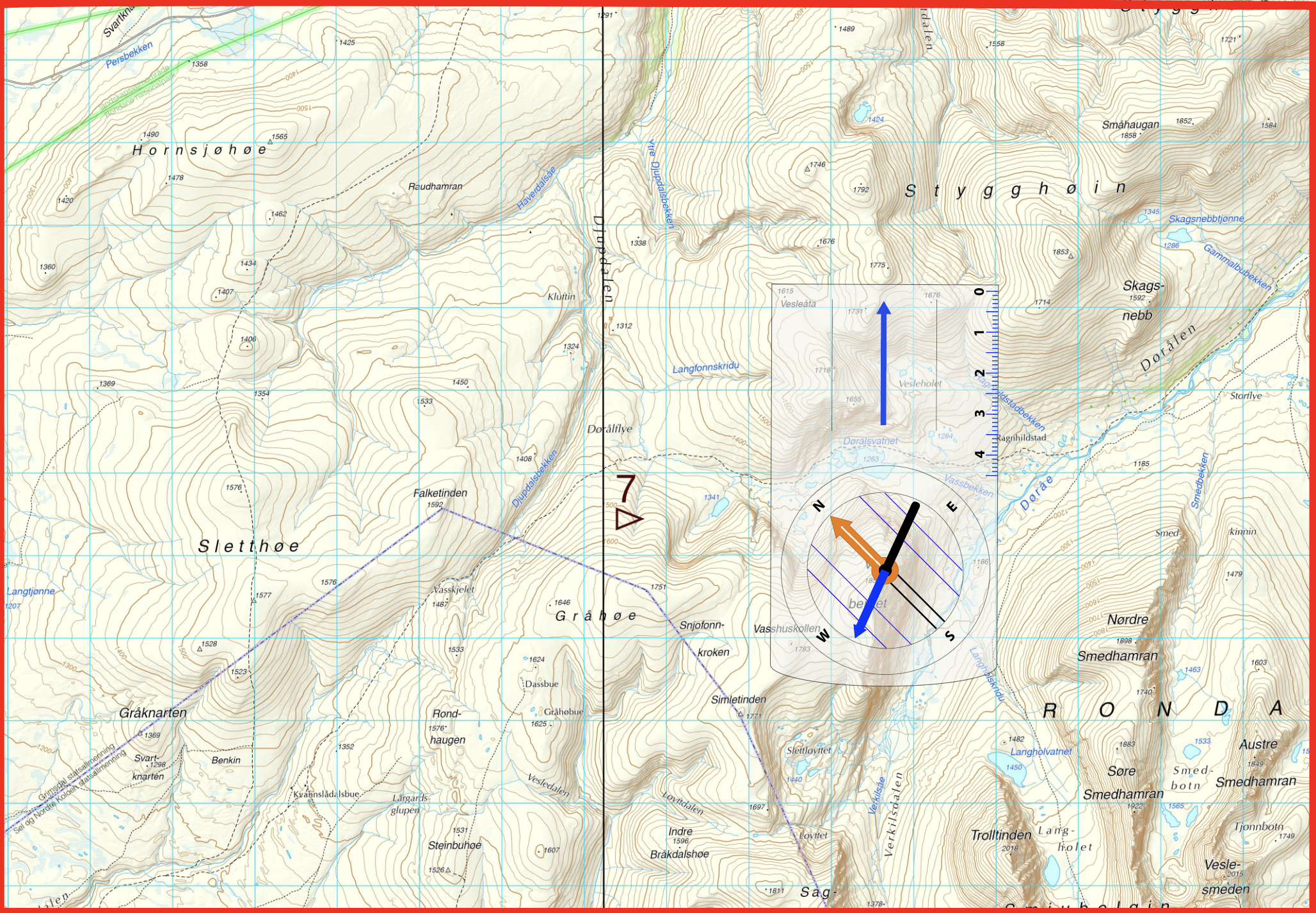

  • Vri kompasshuset slik at den oransje pilen peker mot nord (rett opp). Hvilken retning kompassplaten er orientert i, spiller liten rolle, men en del liker å vri kompasshuset slik at nordpila står på 0/360 grader, slik som i eksempelet under.

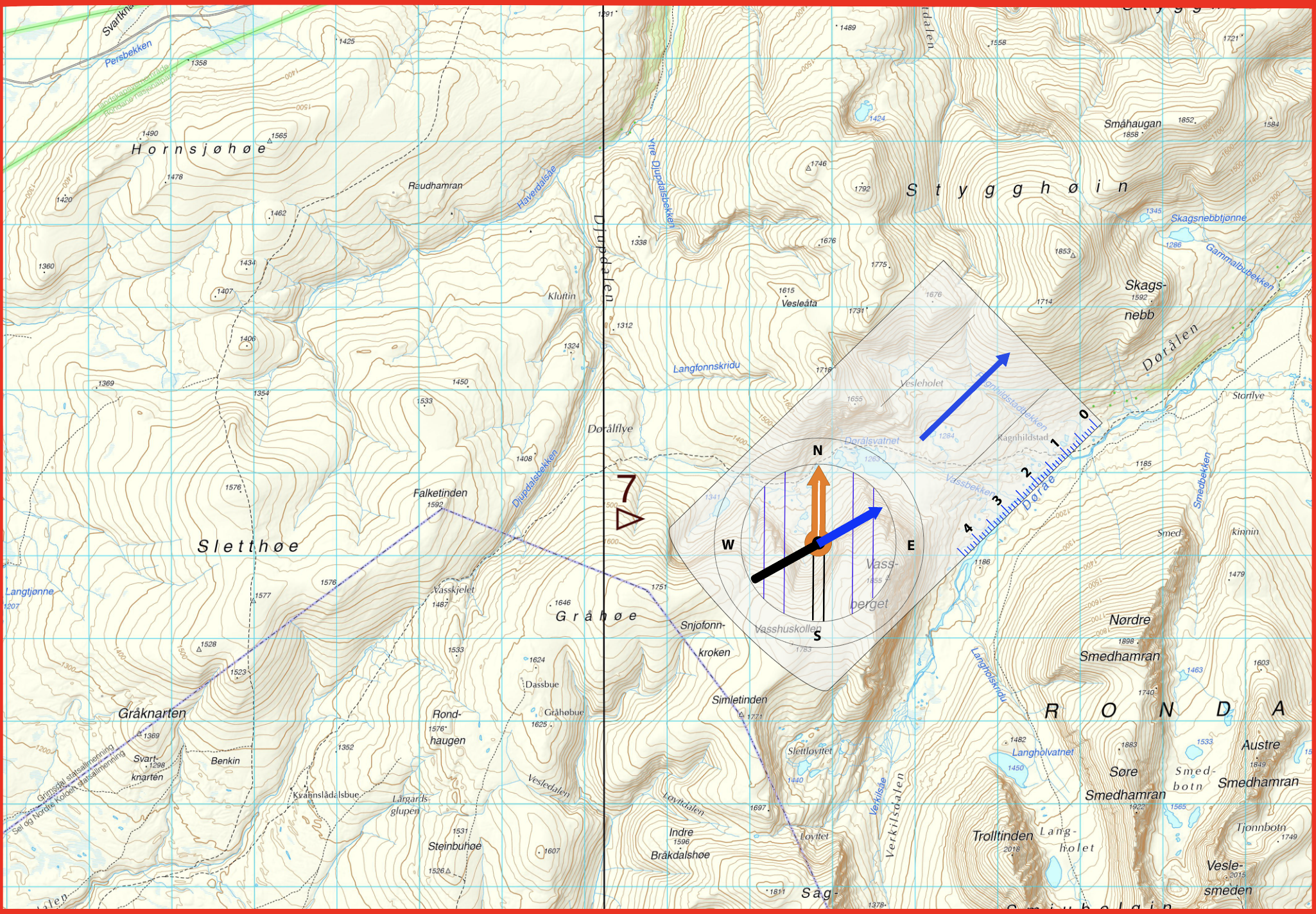

  • Bildet over er også korrekt. Den eneste forskjellen er at kompassplaten er vinklet nordøst. Nordpila i kompasshuset peker fortsatt mot nord.

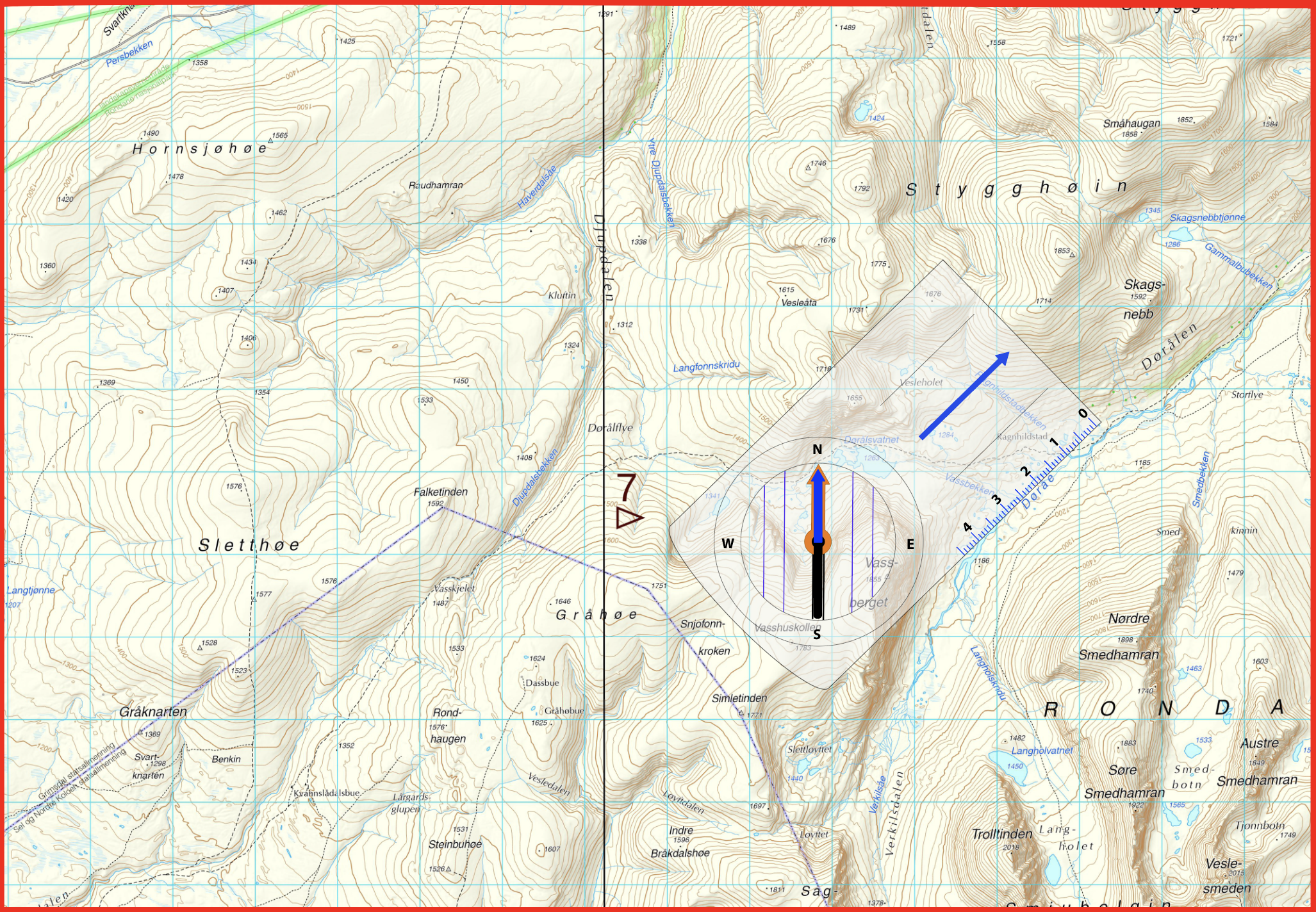

  • Det siste steget er å snu hele kartet slik at nordpila plasseres i "gaten". NB! Kompasset skal ligge på samme sted hele tiden. I dette tilfellet betyr det at den blå pilen går i flukt med den oransje pilen, som i eksempelet under. På dette tidspunktet er kartet orientert. Du vet nå at det du ser foran deg er nord (N), det du ser bak deg er sør (S), det du ser til venstre er vest (W), og det du ser til høyre er øst (E).

To måter å ta ut en kompasskurs på:

1. Du bestemmer deg for et punkt på kartet som du ønsker å gå mot (steg 1-5 eksemplifisert i bildeserien under).

2. Du ser deg ut et punkt i terrenget som du ønsker å gå mot.

NB! Punkt 1 stiller krav til at du vet hvor du er på kartet. Punkt 2 stiller krav til at du ser ønsket destinasjon i terrenget.

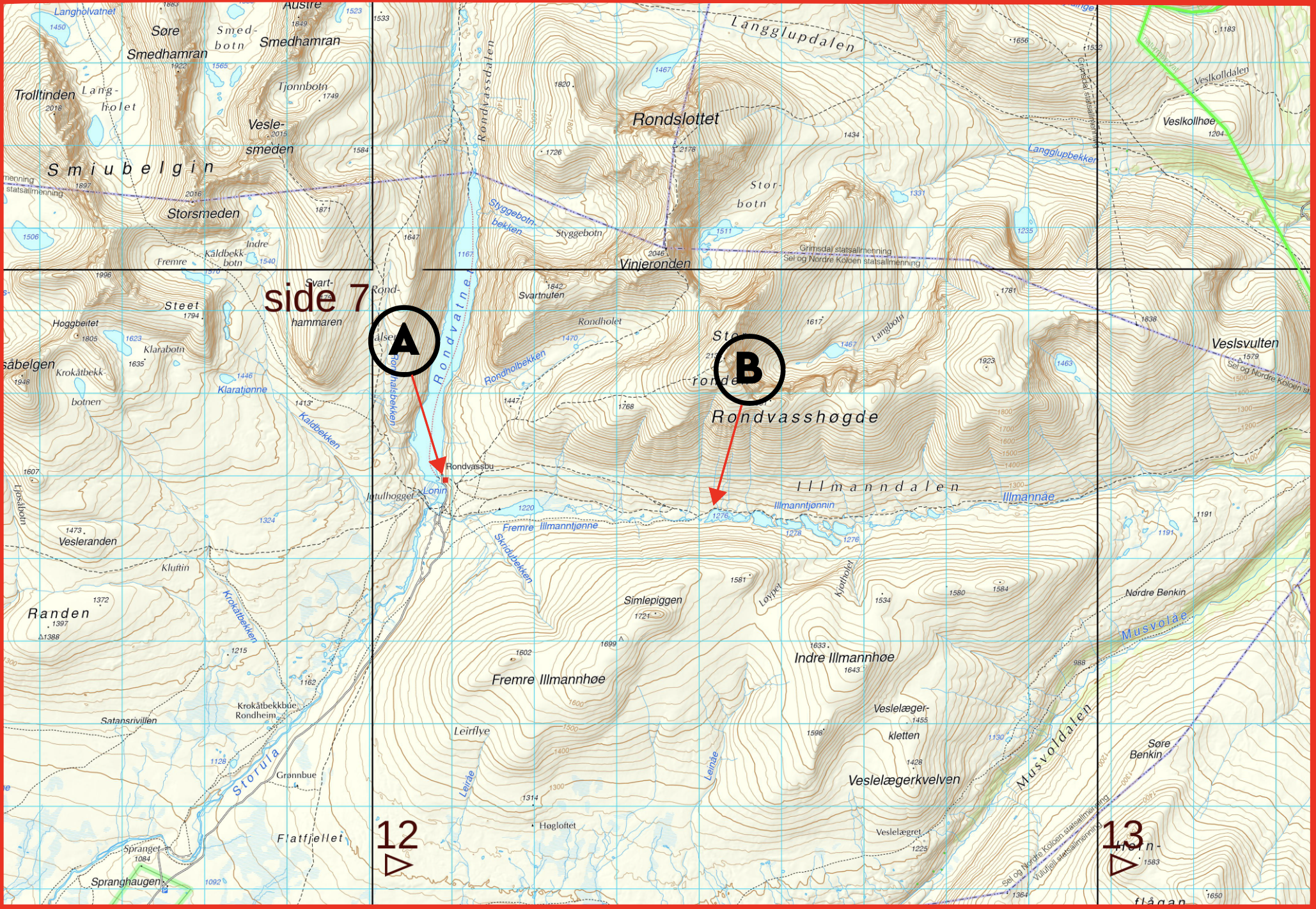

  • Steg 1: Hvor er du, og hvor vil du gå? Skal du ta ut en kompasskurs med utgangspunkt i kartet, må du vite hvor du er, og hvor du vil. Eksempelet over viser startpunktet som A, og ønsket destinasjon som punkt B.

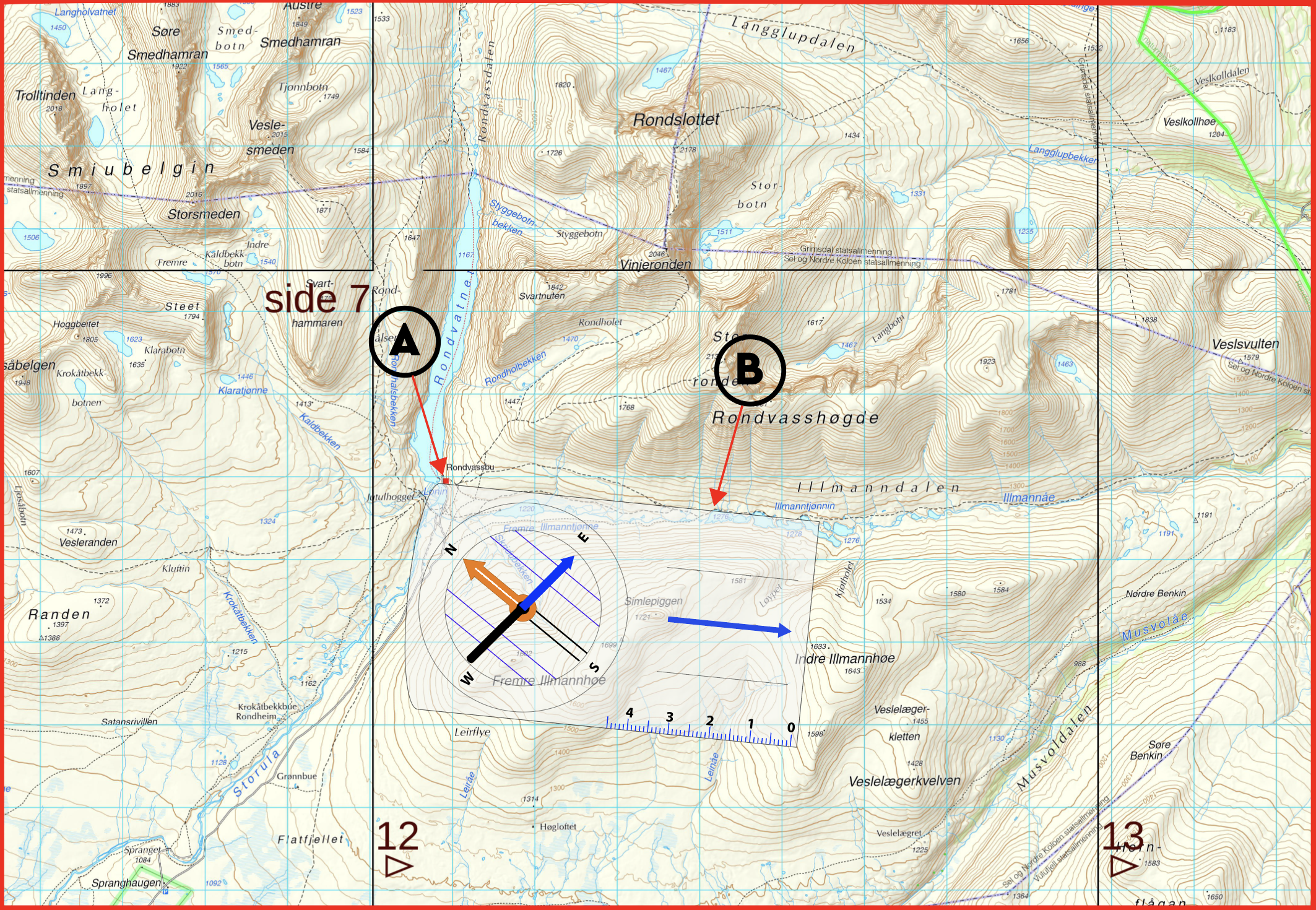

  • Steg 2: Plasser kompasset på kartet. Plasser den bakre delen av kompasset på punkt A, og drei kompassplaten slik at kanten av kompasset skaper en linje mellom punkt A og B. Bruk kanten av kompasset som en linjal.

  • Steg 3: Drei kompasshuset. Når du har en linje mellom punkt A og B, vri på kompasshuset slik at den oransje pilen peker rett opp. Linjene i kompasshuset skal gå i flukt med meridianlinjene (de blå vertikale linjene) på kartet.

  • Steg 4: Plasser pila i gata. Løft opp kompasset fra kartet og roter deg slik at pila plasseres i gata. Vandrepila på kompassplata peker deg i riktig retning. NB! Det er viktig at du holder kompasset riktig vei. Vandrepila på platekompasset skal peke mot punkt B. Plasserer du kompasset motsatt vei, ender du opp med å gå i motsatt retning.

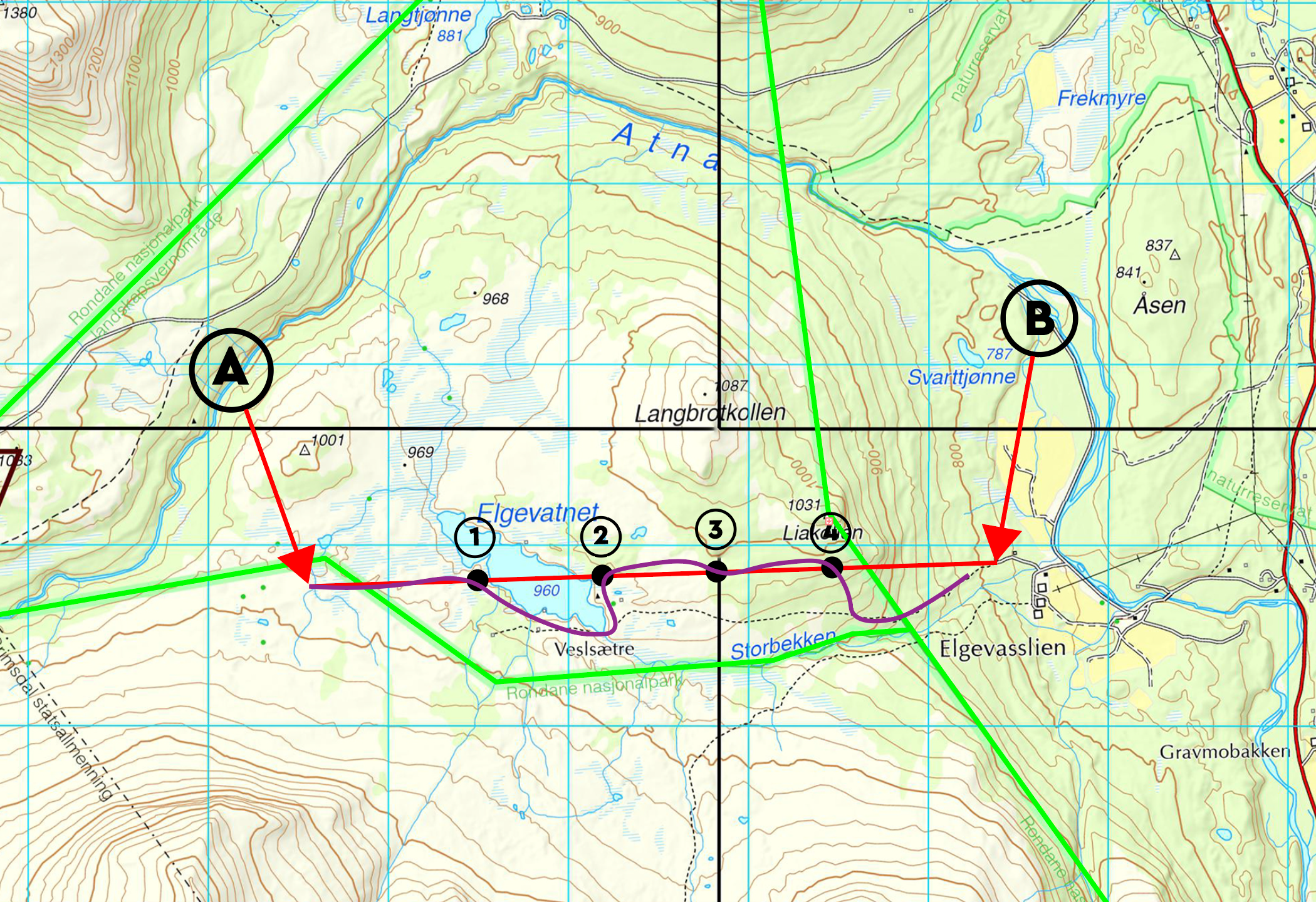

  • Steg 5: Flere holdepunkter på vei mot ønsket destinasjon. Ta en titt på eksempelet. Fra punkt A til punkt B er det markert opp en rød strek. Streken indikerer kompasskursen. I stedet for å gå rett frem og følge kompasskursen, kan du legge inn flere punker på veien mot målet. I dette eksempelet er det lagt til 4 punkter mellom punkt A-B. Den lilla streken indikerer ruten du faktisk går. Finn et holdepunkt som befinner seg på kompasskursen (et tre, en kolle eller en stein). Gå til det angitte punktet (valgfri rute) og se deg ut et nytt holdepunkt som befinner seg på kompasskursen. Gjenta prosessen til du kommer til punkt B.

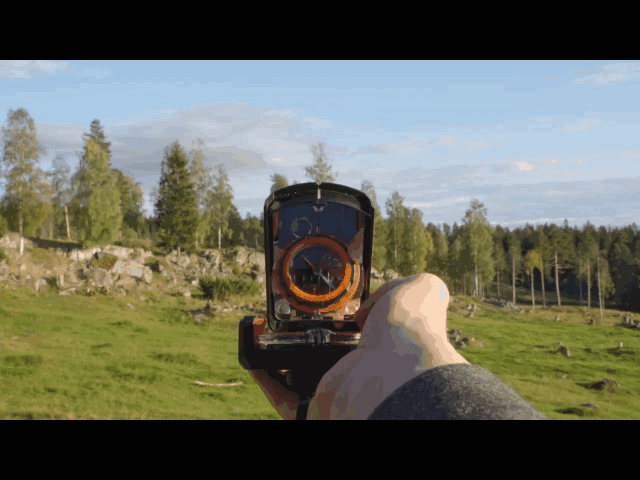

  • Sikt på et punkt i terrenget med speilkompass. Speilkompasset er utstyrt med et sikte som kommer til syne når du vinkler lokket til en 45 graders vinkel. Bruk siktet til å lokalisere ønsket destinasjon. Til forskjell fra metoden beskrevet tidligere, roterer du nå kompasshuset slik at pila plasseres i gata, i stedet for at du roterer hele kompasset.
